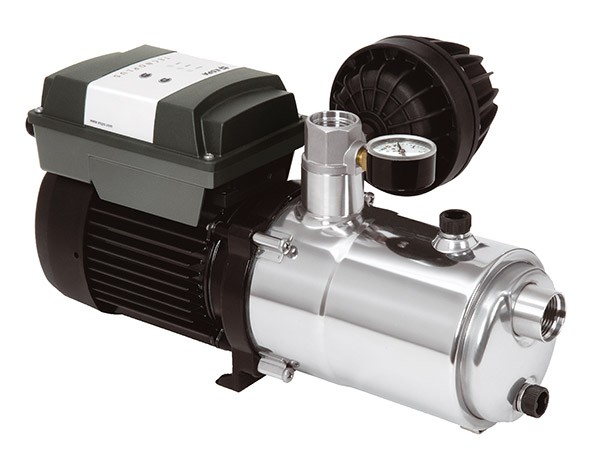

НАСОСНАЯ СТАНЦИЯ СО ВСТРОЕННЫМ УСТРОЙСТВОМ ESD ESPA TECNOPLUS 25 4M- это насосная станция последнего поколения с частотным преобразователем вращения двигателя. Предназначены для подачи чистой воды и поддержания постоянного давления в системе не зависимо от кол-ва потребления.

Tecnoplus 25

Поверхностные автоматические насосные станции серии TECNOPLUS предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений.

ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Обладают самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 2 м*. При заполненном всасывающем трубопроводе высота подъема воды насосом увеличивается до 5 м*.
Уникальной особенностью насосных станций TECNOPLUS является встроенный регулятор скорости вращения вала гидравлики - устройство Espa Speed Driver (ESD), позволяющий обеспечить постоянное давление в системе (заданное пользователем) вне зависимости от величины текущего расхода воды в системе. Устройство ESD регулирует производительность станции посредством изменения скорости вращения вала гидравлики, "подстраиваясь" под текущий уровень водопотребления в системе. При этом потребление электроэнергии насосной станцией пропорционально скорости вращения вала гидравлики, за счет чего достигается значительная экономия электроэнергии (до 40-50%).**
Во встроенном устройстве ESD реализованы функции защиты от перегрева, сухого хода, работы "на закрытую задвижку", визуализация подключения к сети, работы станции, срабатывания защиты (LED-индикаторы на панели корпуса встроенной автоматики).
При отключении насосной станции по срабатыванию защиты запускается алгоритм автоматического перезапуска станции, включающего в себя 4 попытки перезапуска (через 15, 30, 45 и 60 минут для TECNOPLUS 15, через 1, 5, 15 и 60 минут для TECNOPLUS 25), после чего станция преходит в режим ожидания в течение неограниченного времени***.
Встроенные устройство ESD, обратный клапан, а также наличие кабеля питания с вилкой, манометра и гасителя гидроудара позволяют обойтись без выполнения электрических подключений и применения дополнительных контрольно-измерительных и управляющих устройств.
Гидравлика насосной станции выполнена из неокисляющихся материалов: нержавеющая сталь, полимеры****.
Одной из особенностей станций TECNOPLUS является непревзойденно низкий уровень шума.
Станции обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели станций обладают высокой энергоэффективностью, Уникальной особенностью насосных станций TECNOPLUS 15 4M является способность работать в диапазоне напряжения 230±50%.

* Перед началом эксплуатации корпус насосной станции должен быть полностью заполнен водой. Величина высоты подъема приведена для эксплуатации насоса при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
** Насосная станция TECNOPLUS 25 4M.
*** До принудительного запуска пользователем.
**** Детали насоса, контактирующие с перекачиваемой водой.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Поверхностный горизонтальный центробежный многоступенчатый электронасос со встроенным регулятором скорости вращения вала
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
Частота вращения вала электродвигателя: переменная, регулируемая посредством встроенного преобразователя напряжения*/частоты**.
* TECNOPLUS 15 4M
** TECNOPLUS 25 4 M

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* до 5 метров при заполненном всасывающем трубопроводе

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Таблица гидравлических характеристик (TECNOPLUS 25 4M )

Модель	Подача, м³/ч	0	2,7	3,6	4,5	5,4	6,6
1~ 230 В
TECNOPLUS 25 4M	Напор, м	40	40	37	33	25	19

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель	Ток, А	Потребляемая мощность P1, кВт	Мощность двигателя P2		Емкость конденсатора, мкФ
1~ 230 В	1~ 230 В	1~ 230 В	кВт	HP	1~ 230 В
TECNOPLUS 25 4M
TECNOPLUS 25 4M	8,8	1,4	0,9	1,2	16

Материалы

• Корпуса насоса нерж. сталь AISI 304
• Корпус двигателя алюминий L

Электрические параметры

Гидравлические параметры
