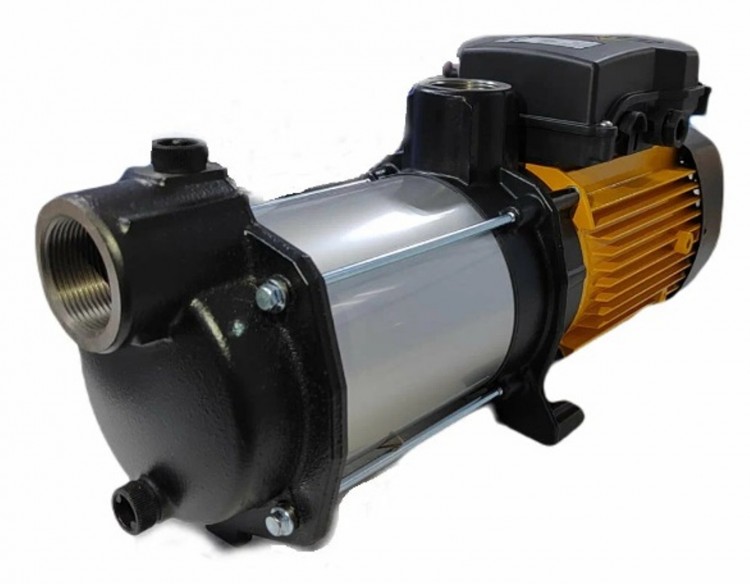

Автоматическая насосная станция для чистой воды ESPA Aspri 35 3M N + Kit 08
Блоки контроля потока KIT 06 и KIT 08 разработаны для автоматизации работы, а также для обеспечения гидравлической и электрической защиты насосов, используемых в системах водоснабжения, полива, орошения и других подобных применений
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Корпус блоков представляет собой проточную часть с входным и выходным патрубками, со встроенными датчиками давления, потока, обратным клапаном, манометром, гасителем гидроудара, амперметром и электронной платой управления.
Расположение патрубков: соосное.
Тип присоединения к:
- входному патрубку: резьбовое (НР)
- выходному патрубку: резьбовое (НР)
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | KIT 06, KIT 08 |
| Давление включения насоса, бар | 0,5 - 4,0 |
| Максимальная высота точки водоразбора над осью напорного парубка насоса, м | 3 - 35 |
| Количество попыток автоперезапуска | 1 - 48 |
| Время между попытками автоперезапуска | 10 - 40 |
| Единицы измерения давления | бар / psi |
| Электрические характеристики | |
| Мощность электродвигателя насоса, Р2, кВт | 0,37 - 2,2 |
| Максимальный ток, потребляемый насосом, А | 16 |
| Степень защиты | IP65 |
| Напряжение в сети, В | 1~110-230 |
| Частота, Гц | 50/60 |
| Эксплуатационные ограничения | |
| Температура перекачиваемой жидкости, макс., °C | 50 |
| Температура окружающего воздуха, макс., °C | 60 |
| Максимальная производительность насоса, м3/ч | 8 |
| Максимальное рабочее давление, бар | 8 |
| Минимальная производительность, л/мин. | 0,3 |
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
| Конструктивный элемент (деталь) | Материал |
| Корпус | Полипропилен |
| Обратный клапан | Полипропилен |
| Мембрана | Натуральный каучук |
| Винты | Нержавеющая сталь AISI 304 |
КОМПЛЕКТАЦИЯ
Гаситель гидроудара (встроенный)
Кабель питания длиной 1,5 м с вилкой
Кабель подключения насоса длиной 40 см
3-символьный дисплей
Индикаторы наличия сети электропитания, наличия водоразбора (потока воды), срабатывания защиты, используемой единицы измерения давления, а также отображаемой на дисплее величины (текущее давление либо мгновенный потребляемый ток)
Кнопки включения/выключения блока, настройки и навигации (управления)
Обратный клапан
Быстроразъемное резьбовое соединение ("американка"):
KIT 06 - 1"
KIT 08 - 1"1/4
Насосы серии ASPRI предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников.
Могут использоваться для повышения давления в сетях централизованного водоснабжения.
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Благодаря наличию встроенного клапана самовсасывания, насосы демонстрируют высокую способность к подъему воды даже при отсутствии заполнения всасывающего трубопровода, достигая высоты до 9 метров*. Среди ключевых особенностей насосов также выделяется чрезвычайно низкий уровень шума.
Они отличаются компактностью, отличными гидравлическими характеристиками, высокой надежностью и продолжительным сроком службы. Электродвигатели обладают повышенной энергоэффективностью, поддерживают совместимость с различными управляющими устройствами и прекрасно работают в связке с частотными преобразователями.
* Важно: перед вводом насоса в эксплуатацию его корпус должен быть полностью заполнен водой. Указанная высота подъема актуальна для условий работы при температуре 20°С, нормальном атмосферном давлении и на уровне моря. В реальных рабочих ситуациях этот показатель может быть ниже.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электронасос
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | ASPRI15 | ASPRI25 | ASPRI35 N | ASPRI45 N |
| Производительность, м3/час | 0,6 – 3,9 | 0,9 – 7,2 | 1,2 - 9 | 1,5 - 15 |
| Напор, м | 51 – 7 | 56 – 12 | 81 – 18 | 61 – 8 |
| Потребляемая мощность, P1, кВт | 0,61 – 0,95 | 1 – 1,7 | 1,4 – 2,7 | 1,7 – 2,8 |
| Максимальное рабочее давление, бар | 6 | 6 | 12 | 12 |
| Встроенная тепловая защита | в однофазных моделях | - | - | |
| Характеристики электродвигателей | ||||
| Тип двигателя | асинхронный | |||
| Режим работы электродвигателя | S1 | |||
| Скорость вращения вала, об./мин | 2900 | |||
| Степень пылевлагозащищенности | IPX5 | |||
| Класс изоляции | F | |||
| Эксплуатационные ограничения | ||||
| Температура перекачиваемой жидкости, °C | +4 – +40 | |||
| Максимальное количество пусков | 30 в час (но не более, чем 1 пуск в течении двух минут) | |||
| Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м | 9 | |||
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
| Конструктивный элемент (деталь) | Материал |
| Корпус насоса | Нержавеющая сталь AISI 304 |
| Всасывающий патрубок | Чугун |
| Напорный патрубок | Чугун |
| Рабочие колеса | Нержавеющая сталь AISI 304 |
| Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Вал насоса | Нержавеющая сталь AISI 431 |
| Механическое уплотнение (неподвижная часть / подвижная часть): | |
| ASPRI15, ASPRI25 | Стеатит / Графит |
| ASPRI35 N, ASPRI45 N | Оксид алюминия / Карбид кремния |
| Посадочное место торцевого уплотнения | Чугун |
| Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
| Корпус электродвигателя | Алюминий |
| Опора крепления: | |
| ASPRI15, ASPRI25 | Окрашенный алюминий |
| ASPRI35 N, ASPRI45 N | Окрашенный чугун |
| Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
Принцип работы самовсасывающего клапана
Конструкция корпуса самовсасывающего клапана обеспечивает эффективную всасывающую способность при условии предварительного заполнения корпуса насоса водой, даже если всасывающий трубопровод остается пустым. При запуске насоса вращение рабочих колес в водной среде создаёт центробежные силы, которые выталкивают воздух из всасывающего трубопровода. В результате в трубопроводе образуется мощное разрежение, благодаря чему вода начинает подниматься по трубопроводу к входному патрубку насоса. После поступления в насос вода постепенно заполняет его внутреннюю полость. В процессе работы смесь воды и воздуха, циркулирующая внутри насоса, постепенно вытесняется водой, обладающей значительно большей плотностью. Это приводит к значительному увеличению давления внутри корпуса насоса. Конфигурация клапана разработана так, чтобы при полном заполнении насоса водой клапан автоматически закрывался под воздействием водного потока, что способствует повышению производительности и увеличению общего КПД устройства.
