Автоматическая насосная станция для чистой воды ESPA Aspri 35 4M + Kit 08
Блоки контроля потока KIT 06, KIT 08 предназначены для автоматизации работы и обеспечения гидравлической и электрической защиты насоса в системах водоснабжения, полива, орошения и т.п.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Корпус блоков представляет собой проточную часть с входным и выходным патрубками, со встроенными датчиками давления, потока, обратным клапаном, манометром, гасителем гидроудара, амперметром и электронной платой управления.
Расположение патрубков: соосное.
Тип присоединения к:
- входному патрубку: резьбовое (НР)
- выходному патрубку: резьбовое (НР)
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Блок контроля потока KIT 06 / KIT 08 является комплексным устройством управления, обладающим всеми необходимыми функциями для обеспечения автоматической работы насоса и не требующим при этом установки и подключения каких-либо дополнительных устройств и приспособлений, таких как гидроаккумулятор*, реле давления и т.п.
Встроенная электроника, датчики давления и потока, амперметр позволяют обеспечить автоматическое включение** и выключение насоса при наличии / отсутствии водоразбора в системе, а также защиту насоса от "сухого хода", превышения допустимой высоты всасывания, работы "на закрытую задвижку", защиту от перегрузки по току с автоперезапуском (с заданными пользователем количеством попыток перезапуска и временем между ними).
По окончании запрограммированного числа попыток перезапуска, если причина срабатывания защиты не устранена, блок контроля потока переходит в режим ожидания в течение неограниченного времени. Также в любой момент возможен ручной перезапуск насоса с помощью кнопки на лицевой панели блока.
LED-индикаторы, 3-символьный дисплей и кнопки на лицевой панели устройства обеспечивают визуализацию подключения к сети, работы насоса, срабатывания защиты, просмотр текущего давления либо мгновенного потребляемого тока (по выбору пользователя), а также быстрое и легкое программирование блока.
Встроенные обратный клапан и гаситель гидроудара позволяют обеспечить защиту гидравлики насоса от перепадов давления в системе, возникающих при запуске насоса и/или прекращении водоразбора.
Встроенный датчик давления позволяет пользователю получать сведения о текущем уровне давления в системе, а также о наличии/отсутствии скачков давления и режиме работы насоса.
Встроенный амперметр позволяет электронике контролировать величину потребляемого тока, обеспечивая надежную защиту электродвигателя насоса от перегрузки по току.
При работе насоса под управлением блока контроля потока исключаются некомфортные перепады давления в системе, связанные с включением/выключением насоса. При непрерывном водоразборе давление в системе остается постояным, и меняется только при изменении водопотребления (в пределах гидравлических характеристик насоса) .
Особенности функционирования блоков контроля потока превращают их в практически идеальные устройства управления насосами как в системах водоснабжения, так и в системах автоматического полива (орошения), в которых необходима непрерывная подача воды под давлением в течение длительного времени.
Блоки контроля потока могут устанавливаться как непосредственно на напорный патрубок насоса, так и монтироваться в любом месте напорного трубопровода, что позволяет использовать их как с поверхностными, так и с погружными насосами.
* Наличие гидроаккумулятора небольшого объема может потребоваться в случае, если давление включения насоса превышает 3 бара.
** Пользователь имеет возможность отрегулировать давление включения управляемого насоса в диапазоне от 0,5 до 4 бар.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | KIT 06, KIT 08 |
| Давление включения насоса, бар | 0,5 - 4,0 |
| Максимальная высота точки водоразбора над осью напорного парубка насоса, м | 3 - 35 |
| Количество попыток автоперезапуска | 1 - 48 |
| Время между попытками автоперезапуска | 10 - 40 |
| Единицы измерения давления | бар / psi |
| Электрические характеристики | |
| Мощность электродвигателя насоса, Р2, кВт | 0,37 - 2,2 |
| Максимальный ток, потребляемый насосом, А | 16 |
| Степень защиты | IP65 |
| Напряжение в сети, В | 1~110-230 |
| Частота, Гц | 50/60 |
| Эксплуатационные ограничения | |
| Температура перекачиваемой жидкости, макс., °C | 50 |
| Температура окружающего воздуха, макс., °C | 60 |
| Максимальная производительность насоса, м3/ч | 8 |
| Максимальное рабочее давление, бар | 8 |
| Минимальная производительность, л/мин. | 0,3 |
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
| Конструктивный элемент (деталь) | Материал |
| Корпус | Полипропилен |
| Обратный клапан | Полипропилен |
| Мембрана | Натуральный каучук |
| Винты | Нержавеющая сталь AISI 304 |
КОМПЛЕКТАЦИЯ
Гаситель гидроудара (встроенный)
Кабель питания длиной 1,5 м с вилкой
Кабель подключения насоса длиной 40 см
3-символьный дисплей
Индикаторы наличия сети электропитания, наличия водоразбора (потока воды), срабатывания защиты, используемой единицы измерения давления, а также отображаемой на дисплее величины (текущее давление либо мгновенный потребляемый ток)
Кнопки включения/выключения блока, настройки и навигации (управления)
Обратный клапан
Быстроразъемное резьбовое соединение ("американка"):
KIT 06 - 1"
KIT 08 - 1"1/4
Насосы серии ASPRI предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников.
Могут использоваться для повышения давления в сетях централизованного водоснабжения.
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
Отличительной характеристикой насосов является исключительно низкий уровень шума.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации и длительным сроком службы.
Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.

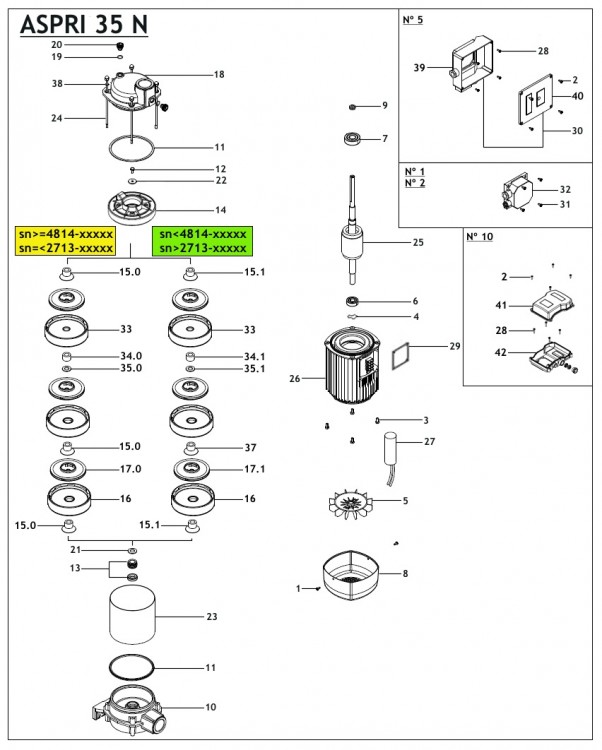

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электронасос
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | ASPRI15 | ASPRI25 | ASPRI35 N | ASPRI45 N |
| Производительность, м3/час | 0,6 – 3,9 | 0,9 – 7,2 | 1,2 - 9 | 1,5 - 15 |
| Напор, м | 51 – 7 | 56 – 12 | 81 – 18 | 61 – 8 |
| Потребляемая мощность, P1, кВт | 0,61 – 0,95 | 1 – 1,7 | 1,4 – 2,7 | 1,7 – 2,8 |
| Максимальное рабочее давление, бар | 6 | 6 | 12 | 12 |
| Встроенная тепловая защита | в однофазных моделях | - | - | |
| Характеристики электродвигателей | ||||
| Тип двигателя | асинхронный | |||
| Режим работы электродвигателя | S1 | |||
| Скорость вращения вала, об./мин | 2900 | |||
| Степень пылевлагозащищенности | IPX5 | |||
| Класс изоляции | F | |||
| Эксплуатационные ограничения | ||||
| Температура перекачиваемой жидкости, °C | +4 – +40 | |||
| Максимальное количество пусков | 30 в час (но не более, чем 1 пуск в течении двух минут) | |||
| Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м | 9 | |||
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
| Конструктивный элемент (деталь) | Материал |
| Корпус насоса | Нержавеющая сталь AISI 304 |
| Всасывающий патрубок | Чугун |
| Напорный патрубок | Чугун |
| Рабочие колеса | Нержавеющая сталь AISI 304 |
| Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Вал насоса | Нержавеющая сталь AISI 431 |
| Механическое уплотнение (неподвижная часть / подвижная часть): | |
| ASPRI15, ASPRI25 | Стеатит / Графит |
| ASPRI35 N, ASPRI45 N | Оксид алюминия / Карбид кремния |
| Посадочное место торцевого уплотнения | Чугун |
| Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
| Корпус электродвигателя | Алюминий |
| Опора крепления: | |
| ASPRI15, ASPRI25 | Окрашенный алюминий |
| ASPRI35 N, ASPRI45 N | Окрашенный чугун |
| Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.
