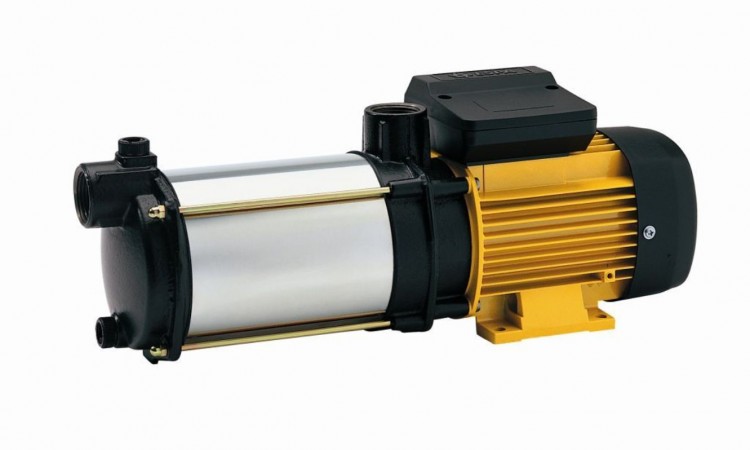

Насос ESPA Aspri25 3M
Aspri 25
Горизонтальный центробежный насос ASPRI 25 с корпусом из нержавеющей стали AISI 304 оснащён встроенным самовсасывающим клапаном. Он обеспечивает сильную всасывающую способность. В случае если трубопровод не наполнен, такой аппарат способен поднять воду на высоту до 9м, при этом он не боится воздушных пробок. Купить насос в компании ESPA можно с доставкой в любой регион России.
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
Отличительной характеристикой насосов является исключительно низкий уровень шума.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации и длительным сроком службы.
Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электронасос
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики | ASPRI15 | ASPRI25 | ASPRI35 N | ASPRI45 N |
Производительность, м3/час | 0,6 – 3,9 | 0,9 – 7,2 | 1,2 - 9 | 1,5 - 15 |
Напор, м | 51 – 7 | 56 – 12 | 81 – 18 | 61 – 8 |
Потребляемая мощность, P1, кВт | 0,61 – 0,95 | 1 – 1,7 | 1,4 – 2,7 | 1,7 – 2,8 |
Максимальное рабочее давление, бар | 6 | 6 | 12 | 12 |
Встроенная тепловая защита |
в однофазных моделях |
- | - | |
Характеристики электродвигателей | ||||
Тип двигателя |
асинхронный |
|||
Режим работы электродвигателя |
S1 |
|||
Скорость вращения вала, об./мин |
2900 |
|||
Степень пылевлагозащищенности |
IPX5 |
|||
Класс изоляции |
F |
|||
Эксплуатационные ограничения | ||||
Температура перекачиваемой жидкости, °C |
+4 – +40 |
|||
Максимальное количество пусков |
30 в час (но не более, чем 1 пуск в течении двух минут) |
|||
Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м |
9 |
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
Конструктивный элемент (деталь) | Материал |
Корпус насоса | Нержавеющая сталь AISI 304 |
Всасывающий патрубок | Чугун |
Напорный патрубок | Чугун |
Рабочие колеса | Нержавеющая сталь AISI 304 |
Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
Вал насоса | Нержавеющая сталь AISI 431 |
Механическое уплотнение (неподвижная часть / подвижная часть): | |
ASPRI15, ASPRI25 | Стеатит / Графит |
ASPRI35 N, ASPRI45 N | Оксид алюминия / Карбид кремния |
Посадочное место торцевого уплотнения | Чугун |
Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
Корпус электродвигателя | Алюминий |
Опора крепления: | |
ASPRI15, ASPRI25 | Окрашенный алюминий |
ASPRI35 N, ASPRI45 N | Окрашенный чугун |
Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК
Модель | Подача, м3/ч | 0 | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 6,3 | 7,2 | |
1~230В | 3~400В | ||||||||||
ASPRI25 3M | ASPRI25 3 | Напор, м | 34 | 33 | 32 | 31 | 28 | 26 | 22 | 17 | 12 |
ASPRI25 4M | ASPRI25 4 | 45 | 43 | 42 | 40 | 37 | 33 | 28 | 22 | 15 | |
ASPRI25 5M | ASPRI25 5 | 57 | 56 | 55 | 53 | 48 | 43 | 37 | 29 | 20 |
ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК
Модель | Ток, А | Потребляемая мощность, P1, кВт | Мощность двигателя P2 | Емкость конденсатора, мкф | ||||
1~230В | 3~400В | 1~230В | 3~230/400В | 1~ | 3~ | кВт | HP | 1~ |
ASPRI25 | ||||||||
ASPRI25 ЗМ | ASPRI25 3 | 5,5 | 3,5/2 | 1,1 | 1 | 0,75 | 1,01 | 16 |
ASPRI25 4M | ASPRI25 4 | 6,8 | 4,3/2,5 | 1,5 | 1,4 | 0,9 | 1,21 | 16 |
ASPRI25 5M | ASPRI25 5 | 7,4 | 5,2/3 | 1,7 | 1,7 | 1,1 | 1,47 | 25 |
Бесшумные центробежные многоступенчатые насосы со встроенным самовсасывающим клапаном, не чувствительным к незначительным примесям. Высота самовсасывания до 9 метров
- Сфера применения
В частном хозяйстве:
- для водоснабжения (в том числе питьевого*);
- для снабжения водой всевозможной бытовой техники (посудомоечные, стиральные машины и т.п.);
- для полива и орошения приусадебных участков;
- для заполнения водой бассейнов и любых емкостей, используемых для хозяйственных нужд;
- для подачи воды в бытовые мини-моечные установки и системы;
- иных хозяйственных нужд.
В сельском хозяйстве:
- для создания ирригационных систем, в том числе автоматических;
- для снабжения водой ферм и частных хозяйств и пр.
В промышленности и ЖКХ:
- для хозяйственно-питьевого водоснабжения;
- для подачи воды в системы водоподготовки;
- для повышения давления в системах водоснабжения;
- для функционирования фонтанов;
- в системах кондиционирования;
- для подачи воды в моечное оборудование;
- для других производственно-хозяйственных нужд.
Идеально подходят для создания систем автополива.
* Рекомендуется дополнительно использовать системы очистки воды.
Насос ASPRI25 устанавливаются в системах централизованного водоснабжения для перекачивания воды и повышения давления в сети. Они рассчитаны на транспортировку жидкости температурой от +4°С до +40°С, не содержащей механических включений. Использование агрегатов в частном, сельском, жилищно-коммунальном хозяйстве позволит существенно сократить расходы электроэнергии:
при поливе больших площадей;
при снабжении водой хозяйств, ферм, жилых домов;
при организации систем автополива и моек.
В каталоге легко выбрать насосы для воды. Цена оборудования зависит от марки и характеристик установок. Ее легко узнать у представителя компании ESPA в ближайшем к Вам центре.
Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материлам деталей насоса.
Области применения
Подъем воды из колодцев, емкостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.
Особенности
Насос способен поднимать воду с глубины до 9м без обратного клапана и предварительного заполнения трубопровода водой, но с обязательным заполнением водой корпуса насоса. После откачки воздуха из всасывающего трубопровода самовсасывающий клапан перекрывает циркуляцию воды в насосе для достижения максимальных гидравлических характеристик. Время подъема воды около 3-х минут. Благодаря встроенному самовсасывающему клапану, насос не чувствителен к присутствию воздуха в перекачиваемой жидкости.
Преимущества
- Бесшумная работа
- Высокая надежность
- Тепловая защита двигателя
- Длительный срок службы
- Отличное качество используемых материалов
- Встроеннный самовсасывающий клапан
- Экономичность в работе
- Не требует обслуживания
Бесшумные центробежные многоступенчатые насосы со встроенным самовсасывающим клапаном, не чувствительным к незначительным примесям. Высота самовсасывания до 9 метров
Конструкция
- Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения
- Измельчающий механизм, расположенный в нижней части насоса, предотвращает доступ крупных и длинных включений в гидравлическую часть
- Рабочее колесо смонтировано непосредственно на удлиненный вал мотора
- Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора
- Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу
- Охлаждение происходит за счет температуры перекачиваемой жидкости
- Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском
- Пусковой конденсатор встроен в прибор управления СС (ПЗУ)
- Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки
- Возможна поставка принадлежностей Kit DR (кронштейны для крепления направляющей стойки) для стационарной установки насоса (комплект: верхний и нижний, совмещенные с патрубком, и фиксатор)
- Роль направляющей стойки играет труба O 25мм
Двигатель
- Асинхронный, двухполюсный
- Вид защиты - IP 44
- Класс изоляции - F
- Допустимые перепады напряжения ± 10%
- Обмотка пропитана эпоксидным лаком
- Режим работы продолжительный
- Встроенная тепловая защита (однофазное исполнение)
Материалы
- Корпус насоса - нержавеющая cталь AISI 304
- Рабочие колеса - нержавеющая cталь AISI 304
- Вал - нержавеющая cталь AISI 420
- Диффузоры - армированный Noryl
- Уплотнение - графит и алюминий
- Корпус мотора - алюминий L-2521
- Всасывающий и напорный патрубки - чугун
Электрические параметры
подключение | ток, А | мощность, кВт | макс. мощность, кВт | емкость, мФ |
---|---|---|---|---|
1-фазное | 5.5 | 0.75 | 1.2 | 16 |
3-фазное | 2 | 0.75 | 1 | NULL |
Гидравлические параметры
ПОДАЧА | литров/мин | 15.0 | 30.0 | 45.0 | 60.0 | 75.0 | 90.0 | 105.0 | 120.0 |
---|---|---|---|---|---|---|---|---|---|
м3/час | 0.9 | 1.8 | 2.7 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 | |
НАПОР | м. | 33 | 32 | 30.5 | 28 | 26 | 22 | 17 | - |
Характеристика насоса
Бренд | Espa |
